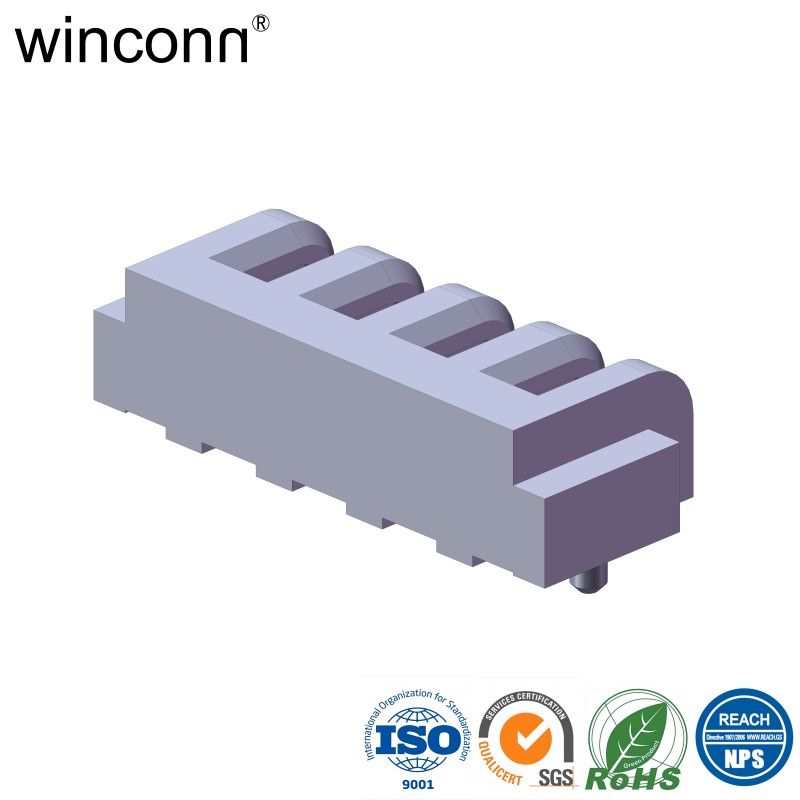

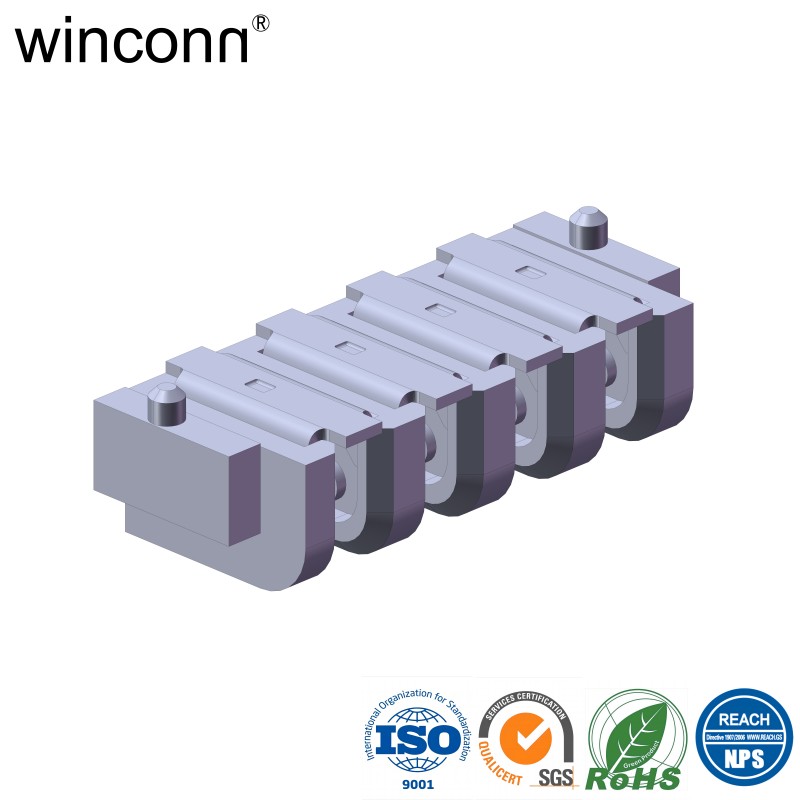

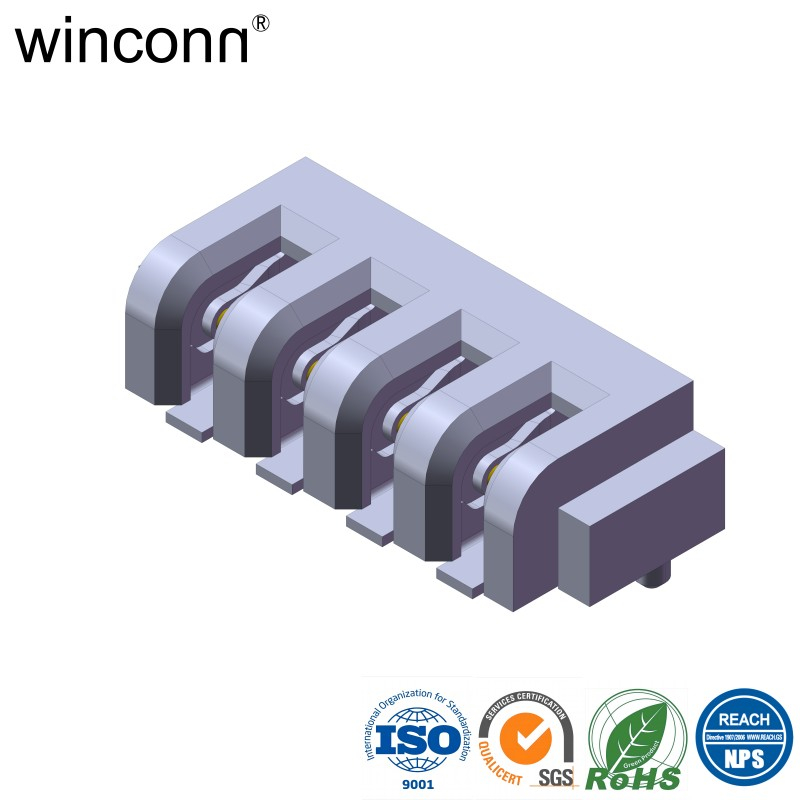

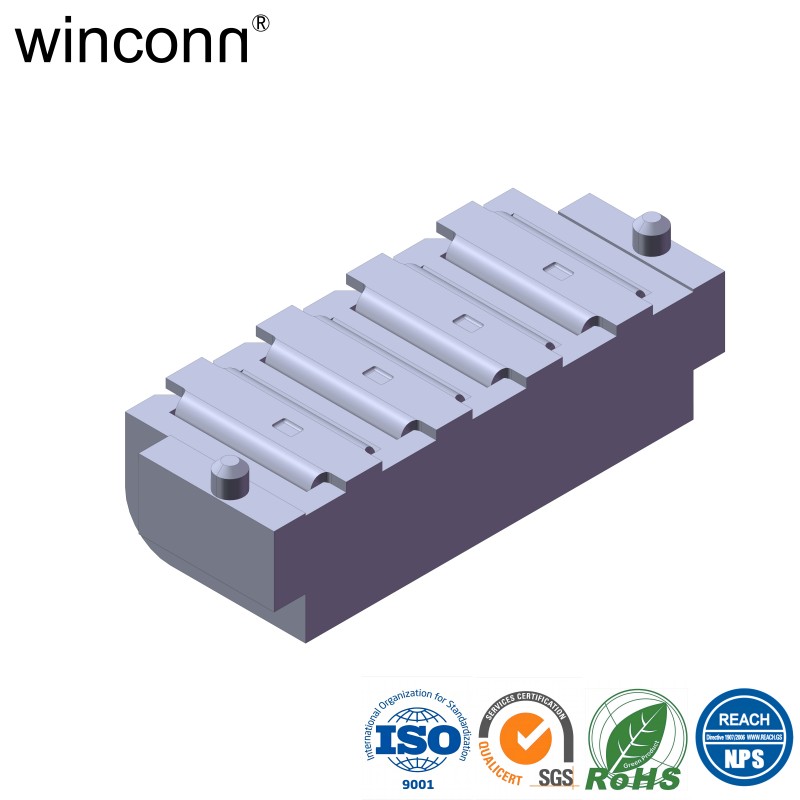

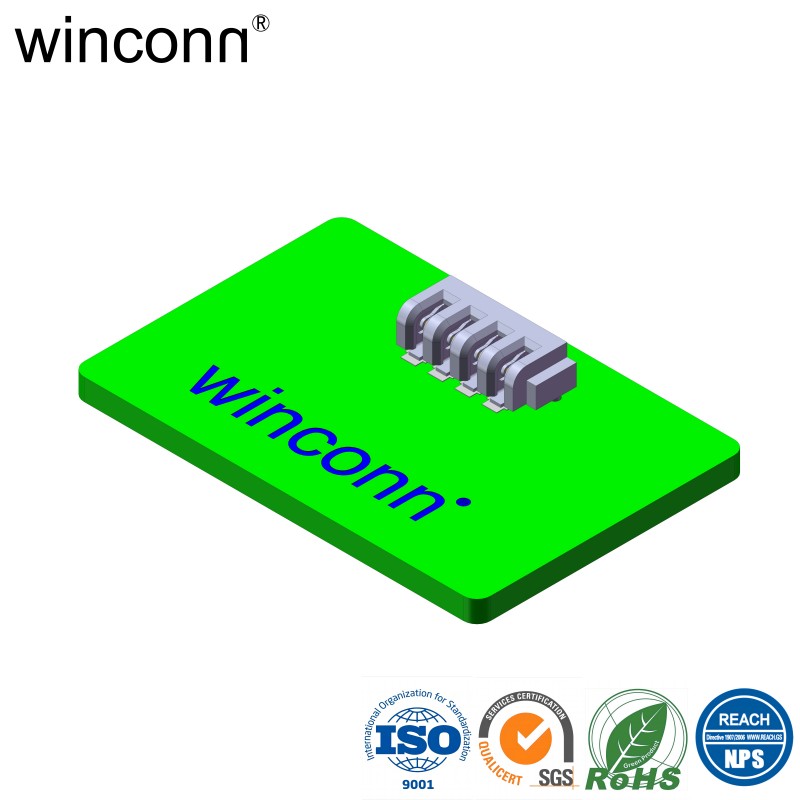

Battery Female 4p SMT Connector for Power with Breakaway Feature Black

P/N: 91BA20F01-0239-2XX00H
Packing: Bag/Tray/Tape Reel
Delivery time: 10~20 Days
RoHS/HF/GP Compliant
Availability:
  • 91BA20F01-0239-2XX00H

  • winconn

Product Description

Product Specification: Introducing the Battery Female 4P SMT Connector for Power with Breakaway Feature, Black. This highly reliable connector is engineered for optimal performance and is the epitome of innovation in power connectivity solutions. Its sleek black finish enhances durability while the breakaway feature ensures superior safety and convenience.

Part Number: 91BA20F01-0239-2XX00H



NOTES:


1.MATERIAL:

   1.1.  HOUSING: HIGH TEMPERATURE MATERIAL ,BLACK,UL94V-0;

   1.2.  SHELL:  COPPER ALLOY,T=0.20mm;

   1.3.  CONTACT:  COPPER ALLOY,T=0.30mm


2.PLATING:

   2.1. CONTACTS:Gold Plated On Contact Area(SEE P/N),

          50u〞min Tin Plated On Solder Area,

          20u〞min Ni Underplated Overall.

   2.2. SHELL: 30u〞Ni Overall.


3.ELECTRICAL:

   3.1.  VOLTAGE RATING: 125 VAC RMS

   3.2.  CURRENT RATING: 1.5 AMP

   3.3.  CONTACT RESISTANCE: 30mΩ MAX(Initial) ,50mΩ MAX(Final)

   3.4.  INSULATION RESISTANCE: 500MΩ MIN @500 V DC

   3.5.  DIELECTRIC STRENGTH:1000 VAC/Minutes


4.MECHANICAL:

   4.1. MATING/UNMATING FORCE: 2.2Kgf MAX

   4.2. OPERATING LIFE: 750 CYCLES MIN


5.ENVIRONMENTAL:

   5.1. STORAGE: -40°C ~+85°C  RELATIVE HUMIDITY <70%

   5.2. OPERATION: -40°C ~+85°C




2D Drawing
